產品類別：
- 商品名稱：16芯OPGW光纜,OPGW-16B1
- 上架時間：2015-12-28 16:48:38
- 產品類別：OPGW光纜
- 來源:未知
OPGW 光纜（Optical Fiber Composite Overhead Ground Wire，也稱光纖復合架空地線）結構一般采用鋁管型、鋁骨架型和（不銹）鋼管型結構，48芯OPGW 光纜的結構是將48根250μm光纖套入由不銹鋼制成的套管中，套管周圍繞鋁包鋼線（AS 線），外層包裹鋁合金線（AA 線）層絞成纜。

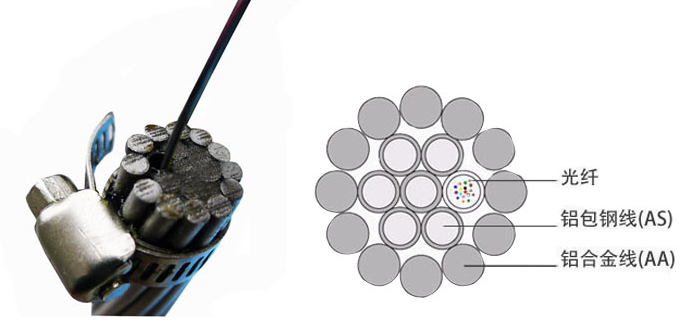

OPGW光纜產品圖片：
OPGW光纜產品特性：
兼具地線與通信光纜的雙重功能，免去了重復架設與維護的巨大費用；
安裝在電力架空線桿塔頂部，無需考慮最佳掛點與電腐蝕等因素；
老線路改造過程中，光纜的外徑、拉力單重比另一根地線能好地匹配；
傳輸容量大，通信質量高、可靠性好；
具有優越的機械及電氣性能；
安全性能好，使用壽命長，不易遭到破壞性槍擊。
結構特點：
纜徑小，重量輕，對塔的附加載荷低；
不銹鋼管徑大于鋁包鋼線及鋁合金線；
不銹鋼光纖單元位于絞層中心部位，受到的保護稍好；
在最小的鋼管內獲取最大的光纖余長（一次）；
單層鎧裝時抗扭曲、抗側壓、抗拉伸性能稍差；
運行溫度：－40℃~+80℃。
OPGW光纜部分芯數參數對照表：
| 光纜芯數 | 光纜直徑 （mm） | 光纜重量 （kg/km） | 光纜截面積 （mm2） | 額定抗張強度 （kN） | 短路電流容量 （kA2s） | 直流電阻 （Ω/km） | 拉重比 （km） | 最小彎曲半徑： （mm） | |
| 運行 | 敷設 | ||||||||
| 12 | 8.1 | 250 | 35 | 45.2 | 8.9 | 2.433 | 23.1 | 129 | 234 |
| 12 | 9.6 | 348 | 50 | 62.8 | 12.7 | 1.782 | 18.4 | 144 | 240 |
| 12 | 10.2 | 372 | 55 | 65.7 | 23.8 | 1.395 | 18.0 | 153 | 255 |
| 16 | 9.7 | 358 | 50 | 64.8 | 18.3 | 1.728 | 18.5 | 146 | 243 |
| 16 | 11.4 | 346 | 70 | 44.0 | 57.7 | 0.642 | 13.0 | 171 | 285 |
| 16 | 12.2 | 398 | 80 | 51.2 | 78.2 | 0.552 | 13.1 | 184 | 307 |
| 16 | 12.5 | 368 | 90 | 58.2 | 72.7 | 0.473 | 13.3 | 185 | 309 |
| 24 | 9.6 | 348 | 50 | 62.8 | 12.7 | 1.782 | 18.4 | 144 | 240 |
| 24 | 13.2 | 662 | 100 | 124.2 | 54.0 | 0.884 | 19.1 | 198 | 264 |
| 36 | 9.6 | 338 | 50 | 59.0 | 12.2 | 1.782 | 18.3 | 148 | 245 |
| 36 | 10.2 | 356 | 55 | 67.8 | 17.9 | 1.072 | 16.1 | 162 | 271 |
| 48 | 10.8 | 396 | 60 | 62.7 | 23.8 | 1.068 | 17.2 | 164 | 273 |
