上海OPGW光纜生產廠家
時間:2016-12-28 10:35:22 來源：
OPGW光纜的優點：1.可靠性高2.機械性能優越3.成本較低。這種技術在新敷設或更換現有地線時尤其合適和經濟。
光纖是利用纖芯和包層兩種材料的折射率大小差異，使光能在光導纖維中傳輸，這在通信史上成為一次重大革命。光纖光纜質量輕、體積小，已被電力系統采用，在變電站與中心調度所之間傳送調度電話、遠動信號、繼電保護、電視圖像等信息。為了提高光纖光纜的穩定性和可靠性，國外開發了光纜與送電線的相導線、架空地線以及電力電纜復合為一體的結構。OPGW光纜由于有金屬導線包裹，使光纜更為可靠、穩定、牢固，由于架空地線和光纜復合為一體，與使用其他方式的光纜相比，既縮短施工工期又節省施工費用。另外，如果采用鋁包鋼線或鋁合金線絞制的OPGW，相當于架設了一根良導體架空地線，可以收到減少輸電線潛供電流、降低工頻過電壓、改善電力線對通信線的干擾及危險影響等多方面的效益。
光纜應用：
●替換現有地線，改造電力光通信線路
●在新建架空電力線時，與地線同步規劃設計
●為不銹鋼光纖傳輸單元提供最佳保護
●傳導故障短路電流并提供抗雷擊保護

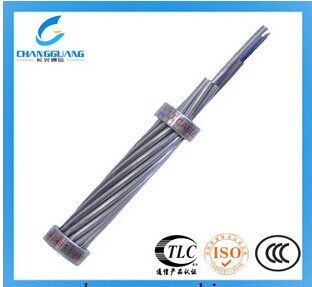

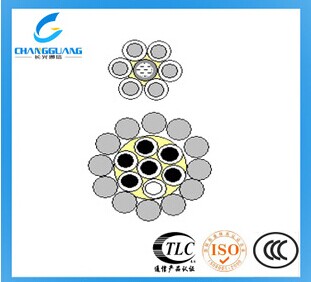

結構特點：
●纜徑小，重量輕，對塔的附加載荷低
●不銹鋼管徑大于鋁包鋼線及鋁合金線
●不銹鋼光纖單元位于絞層中心部位，受到的保護稍好
●在最小的鋼管內獲取最大的光纖余長（一次）
●單層鎧裝時抗扭曲、抗側壓、抗拉伸性能稍差
●運行溫度：－40℃~+80℃
安裝設計編輯：
OPGW的安裝設計，要考慮與導線應力，弧垂及絕緣間隙的配合，以及其荷重不應超過現用桿塔及基礎所允許的使用范圍。因此應根據所選用的OPGW主要技術參數計算出其特性曲線，并結合工程實際設計接線盒，各類金具，附件的布置圖，外形圖及安裝圖。
1. 初伸長的處理
對OPGW初伸長的處理，可采用降溫法，即復核OPGW的鋁鋼比，參照相近導線或地線的降溫數值處理其初伸長。
2. 防振措施設計
OPGW配套使用的金具中，耐張線夾為預絞絲式，懸垂線夾配有預絞絲，橡膠襯墊，這兩種金具已具有一定的防振能力。為了進一步加強防振能力，可考慮安裝防振錘，一般按檔距計算：
檔距≤300M時，安裝一個防振錘；檔距>300M時，安裝兩個防振錘。
3. OPGW施工架設應注意的問題
OPGW的施工架設不同于普通鋼絞線，要注意防止永久的損傷以避免將來影響光纖的性能，并應著重考慮：OPGW的扭轉、微彎、線夾外的局部徑向壓力和對光纖的污染。因此，在施工階段要采取如下有效措施加以解決：
（1）防止OPGW扭轉
在走板和緊線夾加裝平衡錘，防扭器；
采用特殊的雙槽滑輪；
采用雙絞盤的張力防線機；
（2）防止和減少OPGW的微彎與應力
不允許有銳角出現（控制最小彎曲半徑500mm）；
OPGW纜盤直徑應不小于1500mm；
滑輪直徑應為OPGW直徑的25倍以上，一般不得小于500mm；滑輪的內側要有尼龍或橡膠襯墊，防止擦傷OPGW的表面；
合適的牽引線和放線金具；
指定OPGW的最大盤長為6000M，以防止過滑輪的次數；
限制連續放線的線路轉角≤30°，在一個放線的耐張段內，轉角后的OPGW走向應呈"C"字形；
（3）放線張力的控制：
采用帶張力釋放裝置的液壓張力放線機和牽引機；
限制放線速度≤0.5米/秒；
（4）防止光纖污染
在OPGW的施工架設中應注意對端頭加以封裝；
另外，在OPGW運抵現場，架設前，架設完畢進行光纖接續及全線施工結束后，都應在現場及時進行OPGW的光纖衰耗驗收測試。
